¿Dónde está el cuadro eléctrico en una casa y como funciona?

Cuadro eléctrico: partes básicas y sus funciones

Hay varios motivos por el que se puede ir la luz en tu hogar: una instalación deficiente, sobrecargas a causa de una tormenta, problemas con la instalación eléctrica general... Hoy te explicamos todo lo que tienes que saber sobre el cuadro eléctrico de tu casa. Conocer y saber la función de cada interruptor te ayudará a entender el funcionamiento y a evitar problemas mayores.

|
Emili Rousaud Socio fundador de factorenergia https://www.factorenergia.com/wp-content/uploads/2016/06/emiliresp.jpg

El cuadro eléctrico de una vivienda es una de las partes más importantes del sistema eléctrico de nuestro hogar. Pero hay un gran desconocimiento sobre qué es y cómo funciona. En el post de hoy desciframos sus entresijos, tanto para que estés atento a si algo no funciona correctamente, como también para saber cómo actuar cuando hay un apagón en tu casa.

¿Para qué sirve el cuadro eléctrico?

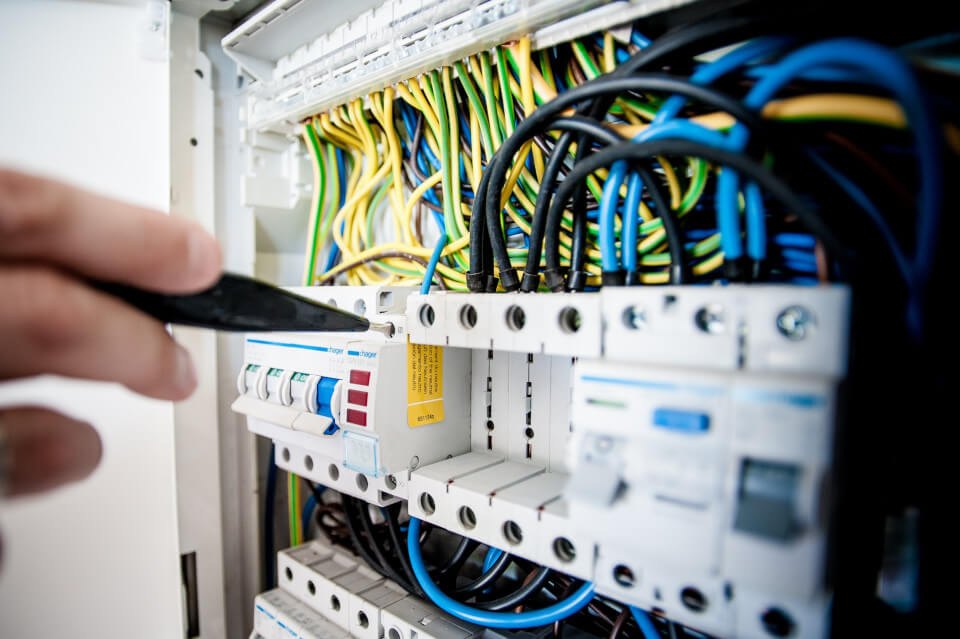

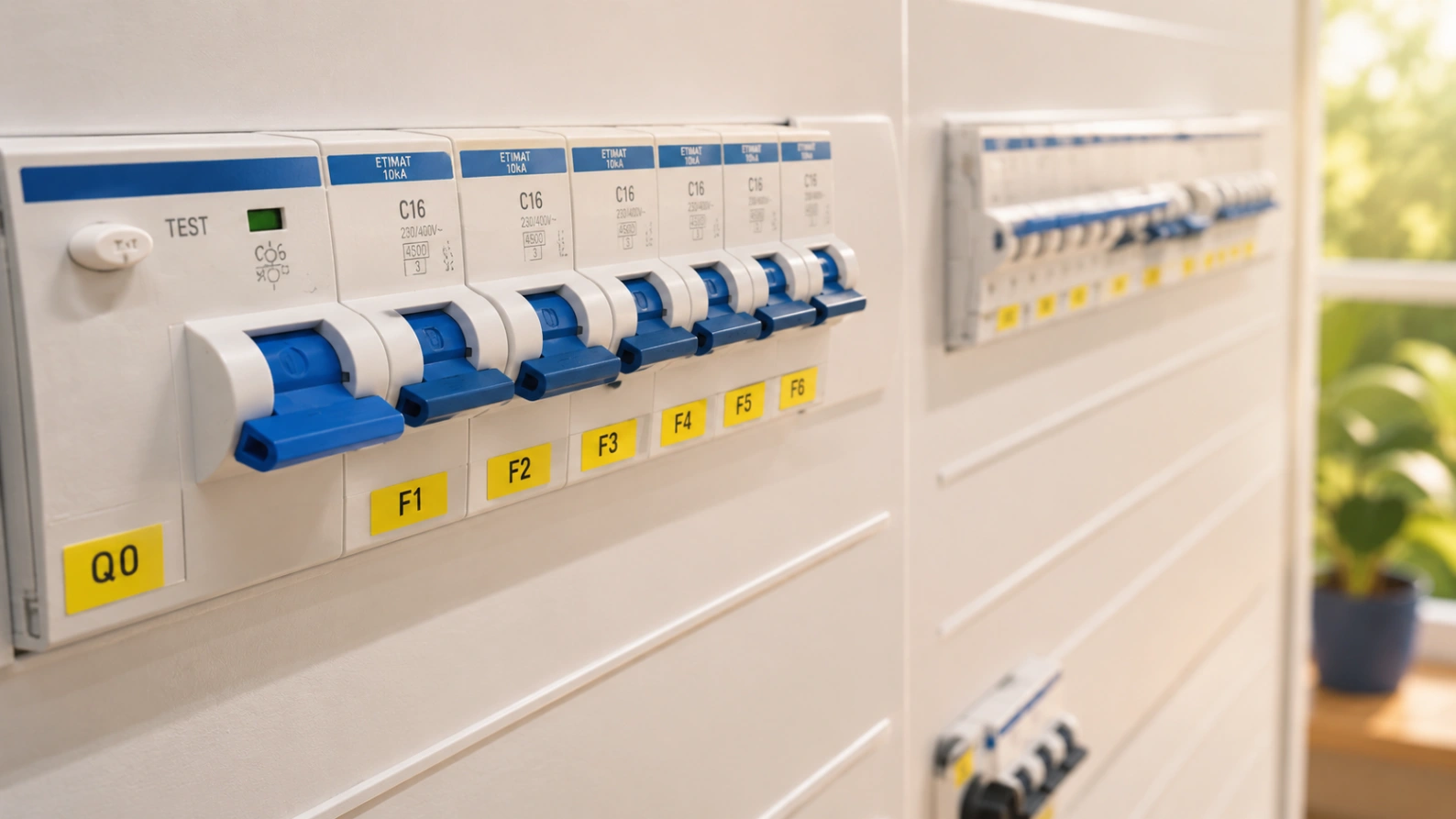

El cuadro eléctrico, conocido coloquialmente como "los plomos" (antiguamente se usaba plomo como medida de seguridad y de ahí su origen), tiene en realidad el nombre técnico de Cuadro General de Mando y Protección. Sus funciones son controlar la instalación eléctrica para proteger a los aparatos que están conectados a la red y en consecuencia a las personas que habitan en el hogar.

¿Dónde está el cuadro eléctrico de una vivienda?

El cuadro eléctrico habitualmente se encuentra cerca de la puerta de la entrada de tu hogar. En muchas ocasiones está oculto tras una tapa, para que quede más estético e integrado con el resto de la vivienda. Si te cuesta encontrarlo, piensa que quizás esté escondido tras una placa de pladur collada con tornillos.

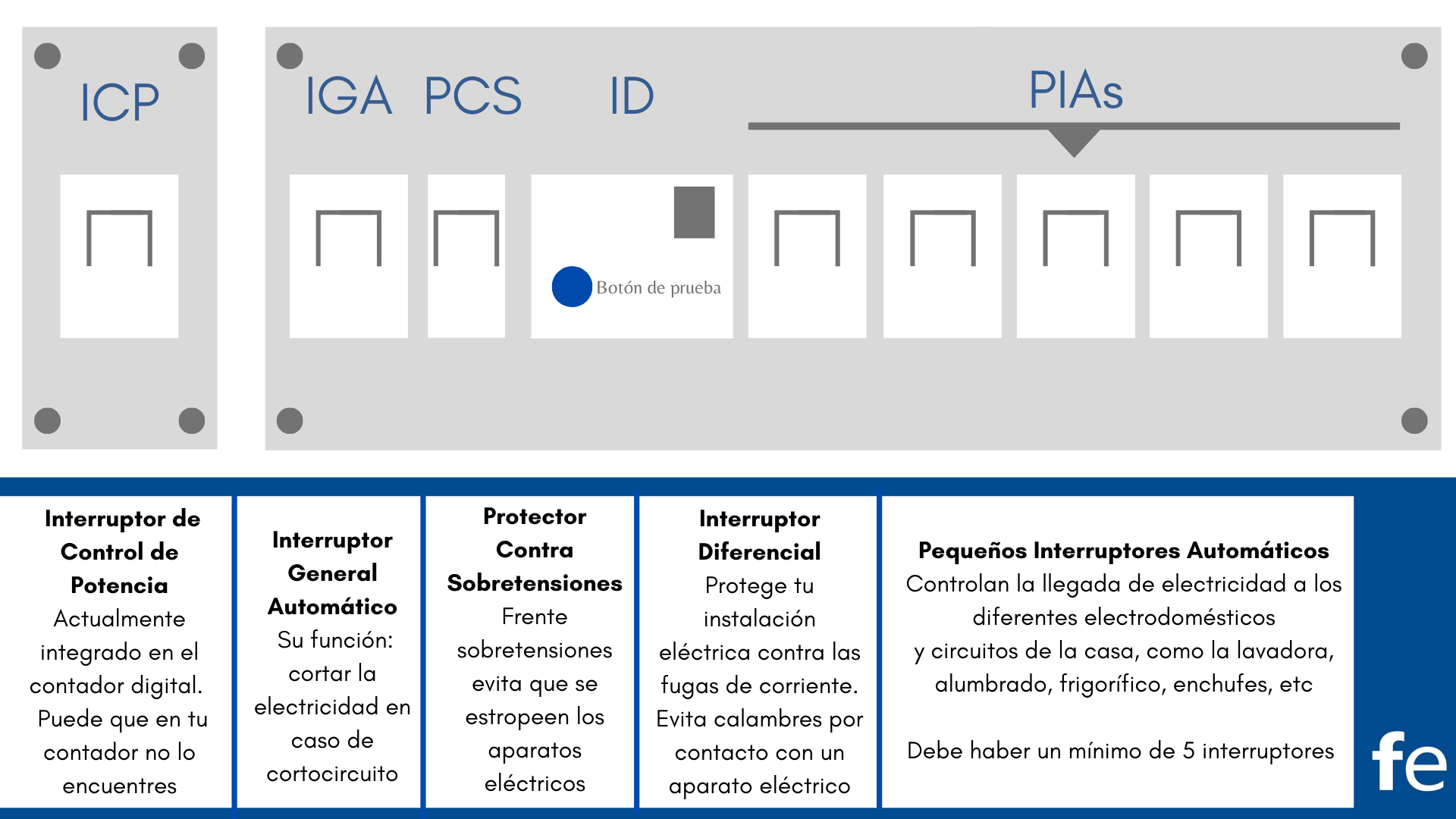

Partes de un cuadro eléctrico


1. Interruptor de Control de Potencia (ICP)

Es el jefe del cuadro eléctrico de una vivienda, y está colocado en primera posición dentro del mismo. Este se encarga de cortar el suministro cuando se demanda más potencia eléctrica de la contratada o, en casos de cortocircuitos, para evitar daños en la instalación.

En los contadores antiguos, podemos encontrar el ICP separado del resto de contadores, para que no sea manipulado, cambiado ni punteado, ya que cualquiera de estas acciones supondría un fraude. En los nuevos contadores, el ICP está integrado en el propio cuadro eléctrico y si salta (es decir, que deja de funcionar) es una señal de que estás consumiendo demasiada energía. Si continuamente te salta, quizás necesitas más potencia de la que tienes contratada y deberías contactar con tu compañía para solicitar el cambio y así evitar estos sobresaltos.

2. Interruptor General Automático (IGA)

El Interruptor General Automático solamente está presente en los cuadros de nueva instalación. Si el cuadro eléctrico de tu vivienda es antiguo, no lo verás allí. Su función es la de cortar toda la electricidad de tu hogar en caso de cortocircuito o exceso de potencia. Sucede, por ejemplo, cuando tenemos enchufados muchos electrodomésticos a la vez. Este interruptor vigila que no superes el máximo de potencia que puede soportar tu instalación. Es decir, si tu instalación sólo está preparada para soportar 6kW y tú contratas una potencia de 10kW, cada vez que superes los 6Kw, este interruptor saltará.

Para solucionar esta problemática hay dos opciones posibles, una temporal y otra permanente:

  • Evitar enchufar demasiados electrodomésticos a la vez y comprar aparatos eléctricos con una alta calificación energética, disminuyendo así la tensión sobre el IGA.
  • Sustituir las antiguas instalaciones por otras que soporten la potencia que necesitas. Obviamente esta es una obra costosa, pero a la larga puede ahorrarte tiempo, dinero y dolores de cabeza.

cuadro eléctrico

3. Protector Contra Sobretensiones (PCS)

Como bien indica su nombre, protege para que los aparatos eléctricos no se dañen por sobretensiones. ¿En qué casos se pueden dar estas situaciones? Pues, por ejemplo, cuando cae un rayo durante una tormenta. Durante las tormentas eléctricas los rayos pueden ocasionar daños en los equipos, en la instalación o incluso en los propios habitantes del hogar. En este caso, el PCS actúa como escudo y desvía la corriente para evitar posibles daños.

4. Interruptor Diferencial (ID)

Este interruptor protege contra las fugas de corriente, evitando que nos podamos electrocutar si tocamos un aparato eléctrico con un cable suelto. Si el diferencial salta, es porque hay algún problema en la instalación o electrodoméstico defectuoso.

Dependiendo del inmueble, puede haber en un cuadro eléctrico hasta 2 o 3 diferenciales para controlar las diferentes zonas del local.

5. Pequeños Interruptores Automáticos de Potencia (PIAS)

Estos interruptores controlan la llegada de electricidad a los diferentes electrodomésticos y circuitos de la casa, como la lavadora, alumbrado, frigorífico, enchufes, etc. Aunque son diferentes interruptores, están siempre juntos. Si uno detecta un exceso de consumo en una parte de la vivienda, se desconecta y deja sin electricidad esa zona, pero no el resto del inmueble.

Estos interruptores son muy útiles en caso de obras de tareas de mantenimiento, privando de electricidad una parte de la instalación, sin desconectar todo el suministro.

¿Qué hacer si te quedas sin luz en casa?

Hay muchos motivos por los que el cuadro eléctrico de tu vivienda puede cortar el suministro de la luz. Esperamos que conocer un poco mejor todos estos tipos diferentes de circuitos e interruptores te ayuden a identificar el motivo por el cual salta la luz en tu vivienda. Los pasos a seguir serian:

  1. Verificar el cuadro eléctrico de tu vivienda.
  2. Detectar cuál es el interruptor que ha saltado.
  3. Buscar una solución, sea temporal (desconectar un electrodoméstico problemático), o permanente (aumentar la potencia contratada).
  4. Subir de nuevo el interruptor una vez solucionada la incidencia

Siguiendo estos pasos podrás descubrir el problema y, por tanto, encontrar una solución. Por ejemplo, si ha bajado el ICP sabrás que ha sido por consumir demasiada electricidad al mismo tiempo. Si es un PIAS podrás conocer con más exactitud el área donde se ha producido el incidente. Y si el interruptor que ha saltado es el diferencial , seguramente es porque hay algún cortocircuito en la instalación a causa probablemente de un electrodoméstico defectuoso.
