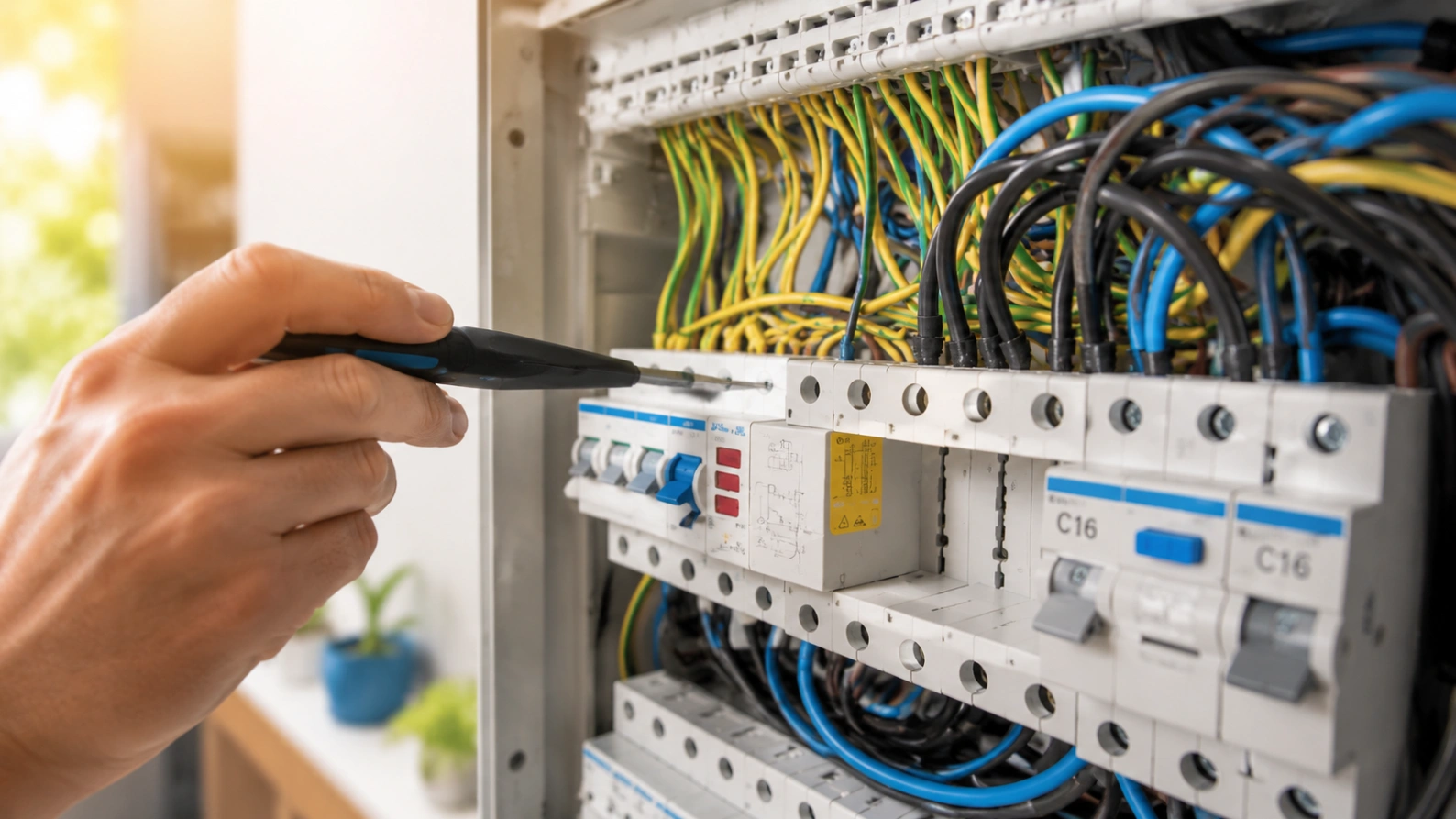

Com funciona el quadre elèctric d'una llar?

Quadre elèctric: parts bàsiques i les seves funcions

Hi ha diversos motius pels quals es pot anar la llum en la teva llar: una instal·lació deficient, sobrecàrregues a causa d'una tempesta, problemes amb la instal·lació elèctrica general... Avui t'expliquem tot el que has de saber sobre el teu quadre elèctric. Conèixer i saber la funció de cada interruptor t'ajudarà a entendre el funcionament i a evitar problemes majors.

|
Emili Rousaud Socio fundador de factorenergia https://www.factorenergia.com/wp-content/uploads/2016/06/emiliresp.jpg

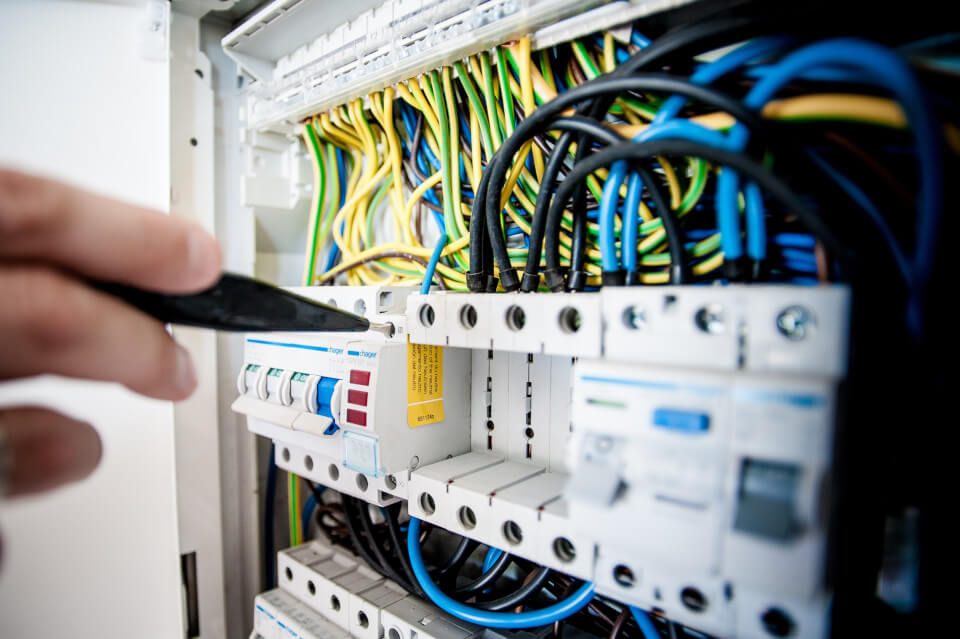

El quadre elèctric d'un habitatge és una de les parts més importants del sistema elèctric de la nostra llar. Però hi ha un gran desconeixement sobre què és i com funciona. En el post d'avui desxifrem els seus secrets, tant perquè estiguis atent a si alguna cosa no funciona correctament, com també per a saber com actuar quan hi ha una apagada a la teva casa.

Per a què serveix el quadre elèctric?

El quadre elèctric, conegut col·loquialment com "els ploms" (antigament s'usava plom com a mesura de seguretat i d'aquí el seu origen), té en realitat el nom tècnic de Quadre General de Comandament i Protecció. Les seves funcions són controlar la instal·lació elèctrica per a protegir als aparells que estan connectats a la xarxa i en conseqüència a les persones que habiten en la llar.

On trobar el quadre elèctric d'un habitatge?

El quadre elèctric habitualment es troba prop de la porta de l'entrada de la teva llar. En moltes ocasions està ocult darrera d'una tapa, perquè quedi més estètic i integrat amb la resta de l'habitatge. Si et costa trobar-ho, pensa que potser està amagat darrera d'una placa de pladur collada amb caragols.

Parts d'un quadre elèctric


1. Interruptor de Control de Potència (ICP)

És el cap del quadre elèctric d'un habitatge, i està col·locat en primera posició dins d'aquest. Aquest s'encarrega de tallar el subministrament quan es demanda més potència elèctrica de la contractada o, en casos de curtcircuits, per a evitar danys en la instal·lació.

En els comptadors antics, podem trobar el ICP separat de la resta de comptadors, perquè no sigui manipulat, canviat ni puntejat, ja que qualsevol d'aquestes accions suposaria un frau. En els nous comptadors, el ICP està integrat en el propi quadre elèctric i si salta (és a dir, que deixa de funcionar) és un senyal que estàs consumint massa energia. Si contínuament et salta, potser necessites més potència de la que tens contractada i hauries de contactar amb la teva companyia per a sol·licitar el canvi i així evitar aquests sobresalts.

2. Interruptor General Automàtic (IGA)

L'Interruptor General Automàtic solament és present en els quadres de nova instal·lació. Si el quadre elèctric del teu habitatge és antic, no el veuràs allí. La seva funció és la de tallar tota l'electricitat de la teva llar en cas de curtcircuit o excés de potència. Succeeix, per exemple, quan tenim endollats molts electrodomèstics alhora. Aquest interruptor vigila que no superis el màxim de potència que pot suportar la teva instal·lació. És a dir, si la teva instal·lació només està preparada per a suportar 6kW i tu contractes una potència de 10kW, cada vegada que superis els 6Kw, aquest interruptor saltarà.

Per a solucionar aquesta problemàtica hi ha dues opcions possibles, una temporal i una altra permanent:

  • Evitar endollar massa electrodomèstics alhora i comprar aparells elèctrics a una alta qualificació energètica, disminuint així la tensió sobre el IGA.
  • Substituir les antigues instal·lacions per unes altres que suportin la potència que necessites. Òbviament aquesta és una obra costosa, però a la llarga pot estalviar-te temps, diners i maldecaps.

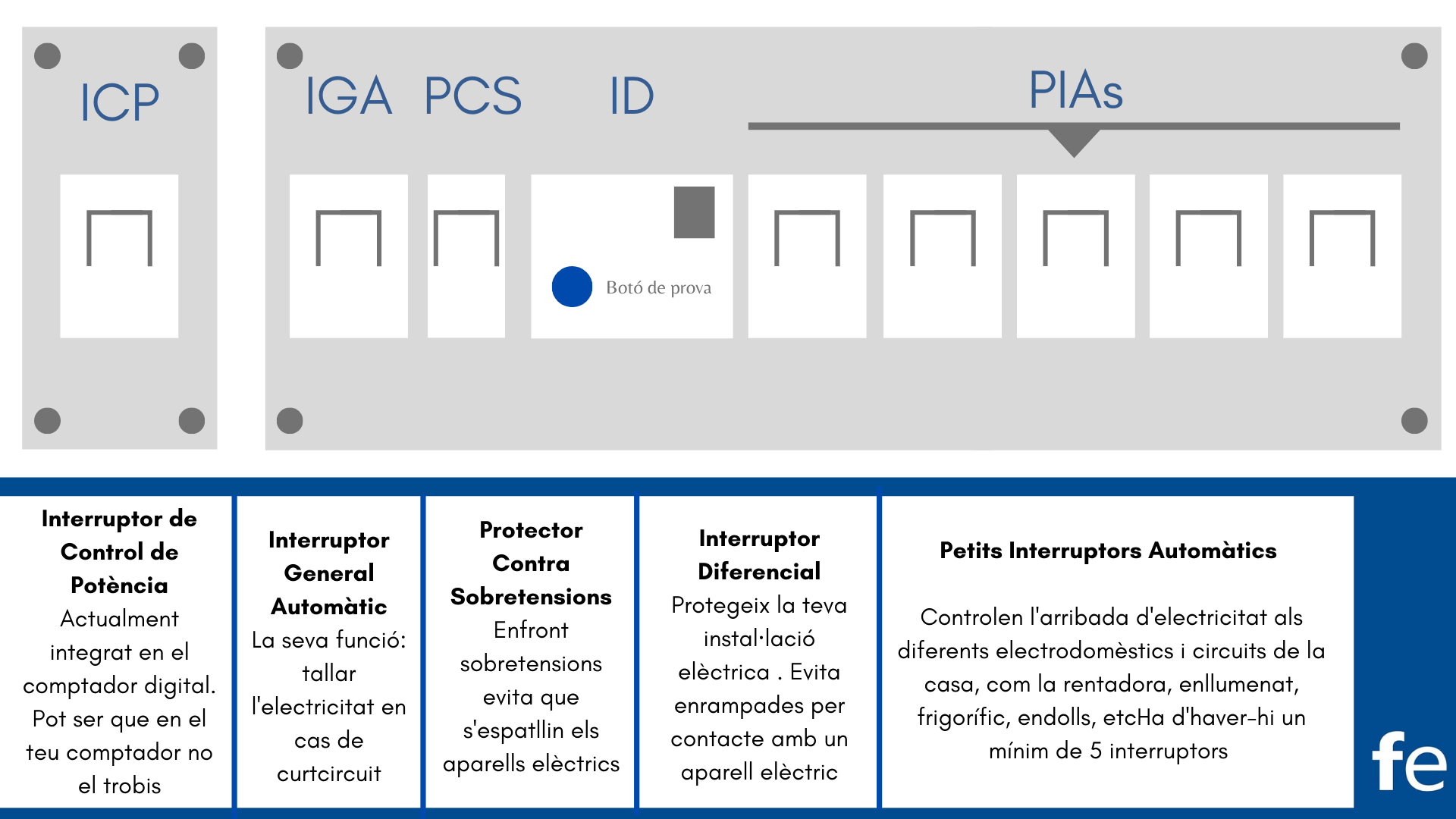

parts del quadre elèctric

3. Protector Contra Sobretensions (PCS)

Com bé indica el seu nom, protegeix perquè els aparells elèctrics no es danyin per sobretensions. En quins casos es poden donar aquestes situacions? Quan, per exemple, cau un llamp durant una tempesta. Durant les tempestes elèctriques els llamps poden ocasionar danys en els equips, en la instal·lació o fins i tot en els propis habitants de la llar. En aquest cas, el PCS actua com a escut i desvia el corrent per a evitar possibles danys.

4. Interruptor Diferencial (ID)

Aquest interruptor protegeix contra les fugides de corrent, evitant que ens puguem electrocutar si toquem un aparell elèctric amb un cable solt. Si el diferencial salta, és perquè hi ha algun problema en la instal·lació o electrodomèstic defectuós.

Depenent de l'immoble, pot haver-hi en un quadre elèctric fins a 2 o 3 diferencials per a controlar les diferents zones del local.

5. Petits Interruptors Automàtics (PIAS)

Aquests interruptors controlen l'arribada d'electricitat als diferents electrodomèstics i circuits de la casa, com la rentadora, enllumenat, frigorífic, endolls, etc. Encara que són diferents interruptors, estan sempre junts. Si un detecta un excés de consum en una part de l'habitatge, es desconnecta i deixa sense electricitat aquesta zona, però no la resta de l'immoble.

Aquests interruptors són molt útils en cas d'obres de tasques de manteniment, privant d'electricitat una part de la instal·lació, sense desconnectar tot el subministrament.

Què fer si et quedes sense llum a casa?

Hi ha molts motius pels quals el quadre elèctric del teu habitatge pot tallar el subministrament de la llum. Esperem que conèixer una mica millor tots aquests tipus diferents de circuits i interruptors t'ajudin a identificar el motiu pel qual salta la llum en el teu habitatge. Els passos a seguir serien:

  1. Verificar el quadre elèctric de casa.
  2. Detectar quin és 'interruptor que ha saltat.
  3. Buscar una solució, sigui temporal o permanent.
  4. Pujar de nou l'interruptor un cop solucionada la incidència

Seguint aquests passos podràs descobrir el problema i, per tant, trobar una solució. Per exemple, si ha baixat l'ICP sabràs que ha estat per consumir massa electricitat al mateix temps. Si és un PIAS podràs conèixer amb més exactitud l'àrea on s'ha produït l'incident. I si l'interruptor que ha saltat és el diferencial, segurament és perquè hi ha algun curtcircuit en la instal·lació a causa probablement d'un electrodomèstic defectuós.
