El cuadro eléctrico de casa

¿Conoces cómo es el cuadro eléctrico de tu casa? Si te han saltado alguna vez los plomos, habrás tenido que devolver la luz subiendo palanquitas, así que ahora te explicamos qué son en realidad:

02/01/2018 |

Si alguna vez te han saltado los plomos, has cambiado un interruptor o has hecho cualquier cambio relativo al circuito eléctrico, habrás tenido que acudir al cuadro eléctrico de casa; para apagar las luces completamente o devolver la luz a casa. Y como existe una normativa que regula los cuadros de luces, hay un mínimo de elementos que son obligatorios en el interior de esa cajita que suele estar al lado de la puerta.

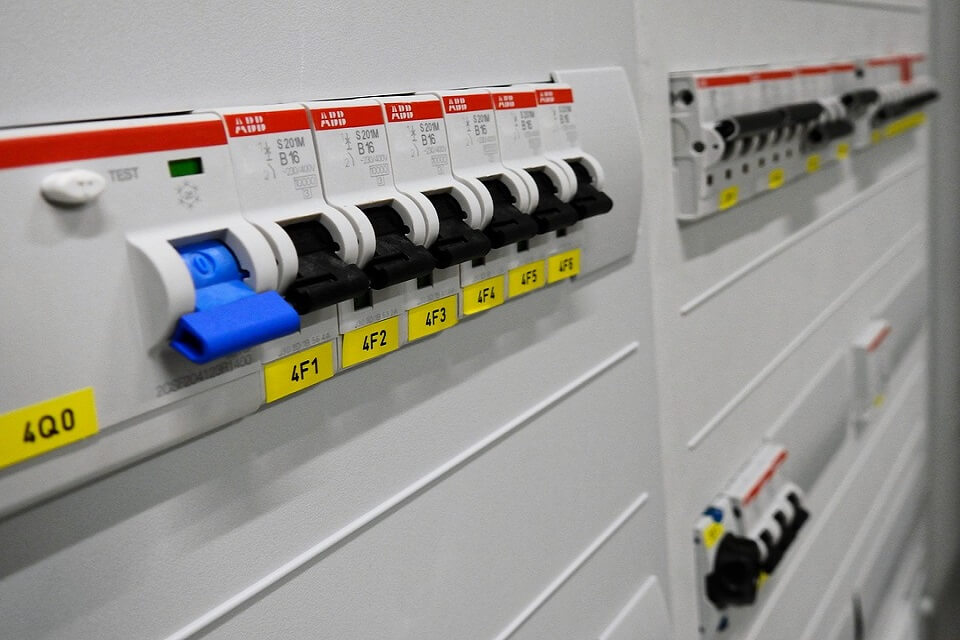

Elementos del cuadro de luz

El ICP

Las siglas ICP corresponden a Interruptor de Control de Potencia, y se trata del interruptor que está siempre separado de los demás; el que corta el suministro si quieres utilizar una potencia superior a la contratada.

El ICP es el responsable de que te salten los plomos si enchufas un electrodoméstico de más, pero si tienes un contador inteligente (o cuando lo tengas, porque a finales del año que viene y por ley todo el mundo debería tener un contador digital), este interruptor irá integrado.

Ten en cuenta que si quieres subirte la potencia, tu ICP actual debería ser reemplazado; esta, sería una tarea de tu empresa distribuidora.

El IGA

El Interruptor General Automático es un magnetotérmico general, lo que quiere decir que controla la instalación y la protege de sobrecargas o cortocircuitos. Además, controla la potencia máxima que admite la instalación.

El ID

El Interruptor Diferencial es un elemento indispensable en la instalación eléctrica y común en los cuadros de luz. Es el cuadro que además de una palanca tiene un botón, y protege a las personas de contactos directos e indirectos con un aparato que pueda provocar calambres.

PIAS

Pequeños Interruptores Automáticos en grupo. Son los interruptores encargados de gestionar cada uno de los circuitos eléctricos internos de la casa como por ejemplo el de la luz, el de los enchufes o el de la calefacción, de modo que habrá tantos PIAS en tu cuadro eléctrico como circuitos tenga la instalación.

Los PIAS protegen de cortocircuitos y sobrecargas cada uno de los circuitos del sistema, de modo que si hay algún problema no te quedas sin corriente en toda la casa, si no en la parte en que se haya superado la potencia. Eso explica por qué a veces solo te saltan los plomos de la cocina, por ejemplo.

 El PCS

PCS quiere decir Protector Contra Sobretensiones, así que evita que los aparatos eléctricos de casa se estropeen por ese motivo. No es un interruptor obligatorio, así que es posible que no esté en tu cuadro de luz.

Qué hacer si saltan los plomos

El motivo más común de que te salten los plomos en casa es que tengas más cosas enchufadas de lo habitual y que excedas de la potencia contratada. En ese caso, el ICP te dejará sin luz.

Para devolver la luz a tu casa deberás desenchufar el último electrodoméstico que hayas conectado, bajar todas las palancas del cuadro eléctrico (si tienes uno de los nuevos contadores digitales no deberías encontrar ninguna palanca bajada), y volver a subirlas al cabo de tres o cuatro segundos.

Si, como comentábamos antes, solamente ha “petado” uno de los circuitos, te quedarás a oscuras por partes. De ser así, verás bajado el PIA correspondiente, y solo deberás volver a subirlo (no sin antes desconectar el último aparato que hayas enchufado, el causante de la oscuridad).





Si te saltan los plomos muy a menudo puede significar que necesitas contratar más potencia. Si, por lo contrario, hace mucho que no te saltan, es posible que puedas bajar la potencia contratada. Para comprobarlo, llámanos gratis al 900 850 000 y te asesoraremos sin compromiso. Pregunta también cuánto podrías ahorrar si fueras cliente nuestro, ¡te esperamos! :)
